ناقلة سلسلة خفيفة LBQ-I

ناقل لوحة السلسلة الخفيفة LBQ يعمل بسرعة منخفضة ، والآلة بأكملها مستقرة وموثوقة ، ومعدل الفشل منخفض.

الكلمات الرئيسية:

吨袋式包装机

المدرجة في الفئة:

معدات توصيل العدادات المقننة

الكلمات الرئيسية:

ناقلة سلسلة خفيفة LBQ-I

استشارات المنتج:

+8613853652561

عبر الإنترنت

ذات الصلة

التفاصيل

　نظرة عامة على المنتج

ناقل لوحة السلسلة الخفيفة LBQ يعمل بسرعة منخفضة ، والآلة بأكملها مستقرة وموثوقة ، ومعدل الفشل منخفض. لوحة السلسلة مصنوعة من 16 صفيحة فولاذية منغنيزية ، بشكل عام ، يتم سحبها بسمك 4-5 مم ، على شكل سلسلة ، مع تآكل أقل ، ولا ضوضاء ، ويمكن أن تتحمل درجة حرارة عالية من 400 درجة مئوية ، حمولة كبيرة ، وعمر خدمة طويل. يمكن استخدامه كمقياس قياس ، نظرًا لاستخدام مستشعر شعاع التوازن ، فإن مساحة التثبيت صغيرة ، والقياس دقيق ، والدقة عالية. يستخدم على نطاق واسع في قياس إنتاج الأفران الدوارة والأفران العمودية ، وكذلك قياس نقل المواد مثل المناجم والطاقة الكهربائية والمعادن والفحم. يمكن إجراء أي طول وفقًا لمتطلبات المستخدم.
تتكون آلة السلسلة من حامل الرأس ، ودرع الرأس ، ومجموعة العجلة المسننة النشطة ، وجهاز التسريب ، والإطار الأوسط ، والإطار الخلفي ، ومجموعة العجلة المسننة المعدلة ، ومجموعة العجلات السفلية ، ومجموعة العجلات العلوية ، وجهاز القيادة. تتميز آلة اللوحة بهيكل معقول ، وأداء جيد للاستخدام ، ومقاومة تشغيل منخفضة ، وأجزاء أقل عرضة للخطر ، وتشغيل آمن ، وصيانة مريحة ، وتشغيل موثوق ، وعمر خدمة طويل. يمكن تثبيت آلة السلسلة أفقياً أو بزاوية ميل <30 درجة. عند تثبيت الإمالة ، فهي مجهزة بآلية توقف عكسي. سرعة تشغيل آلة السلسلة هي 2.77 ، 3.03 ، 3.37 ، 3.64 ، 4.05 ، 4.59 م/دقيقة. سرعة التشغيل المثلى هي 2.77 ، 3.64 م/دقيقة ، وحجم النقل 14 م 3/h-56m3/ساعة. يتكون جهاز القيادة من محرك تخفيض التروس YTC ، وصلات دبوس العمود ، ومخفض JZQ ، وقاعدة القيادة. هناك نوعان من التثبيت الأيمن واليسار: من الذيل إلى اتجاه النقل ، يتم تثبيت جهاز القيادة على اليمين واليسار على اليسار. تتبنى العجلة المسننة هيكلاً مجملاً ، يتم دمجه مع حلقة العجلة المسننة الفولاذية المصبوبة مع ربط البراغي الأساسية للعجلة المسننة ، والتي لها مقاومة قوية للتآكل وسهلة التفكيك والتركيب. تعتمد العجلة المسننة النشطة على حلقة ربط العين لمنع سلسلة الحلقة من الانزلاق أثناء التشغيل.

　البارامترات التقنية

1. سلسلة المسافة: سلسلة النقل القياسية
2 ، عرض سلسلة اللوحة: 200-1200mm
3. سرعة النقل: 0.5 m/min-15 m/min
4. قدرة النقل: 800kg/m
5. درجة حرارة التشغيل لسلسلة الألواح المعدنية:-20 درجة مئوية-100 درجة مئوية
إن إطار ناقل السلسلة مصنوع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ ، ومكونات لوحة السلسلة مصنوعة من مواد مختلفة.

　خصائص المنتج

1. القدرة على التكيف قوية. هذه الآلة مناسبة لنقل المواد المتناثرة غير اللزجة والمواد الحبيبية والكتلة ، خاصة بالنسبة للكتل الكبيرة ، مع الحواف والزوايا الحادة ، والحرق (مثل الكلنكر الأسمنتي ، إلخ) نقل المواد ، ويمكن إكمال التصنيف والتجفيف في نفس الوقت أثناء عملية النقل. عمليات معالجة العمليات المختلفة مثل التبريد أو التجميع ؛
2. الجهاز كله مضغوط ، تركيب ، تصحيح أخطاء ، وصيانة مريحة ؛
3. لوحة السلسلة ودلو السلسلة لها هيكل معقول وصلابة جيدة ومقاومة قوية للصدم؛
4. استبدال الاحتكاك المنزلق بالاحتكاك المتداول ، وانخفاض مقاومة التشغيل ؛
5. تخطيط خط النقل مرن. بالمقارنة مع ناقل حزام الشبكة ، يمكن نقل ناقل السلسلة بزاوية ميل أكبر ونصف قطر انحناء أصغر ، وبالتالي فإن الترتيب أكثر مرونة. يمكن أن تصل زاوية ميل ناقل السلسلة إلى 30 درجة-35 درجة ، ونصف قطر الانحناء بشكل عام حوالي 5-8 متر ؛ آلة السلسلة مناسبة بشكل عام لـ 0 درجة ~ زاوية ميل 15 درجة ، يمكن أن تصل زاوية ميل النقل القصوى لآلة دلو السلسلة إلى 45 درجة ؛
6. عندما تكون مسافة النقل ≤ 30 مترًا ، يمكن استخدام سلسلة الحلقة وسلسلة اللوحة كقطعة جر. عندما تكون مسافة النقل> 30 مترًا ، من أجل منع الانزلاق ، يتم استخدام سلسلة اللوحة كقطعة جر.
7. قدرة نقل كبيرة وتشغيل مستقر وموثوق.
8. قوة سلسلة الجر عالية ويمكن استخدامها للنقل لمسافات طويلة.

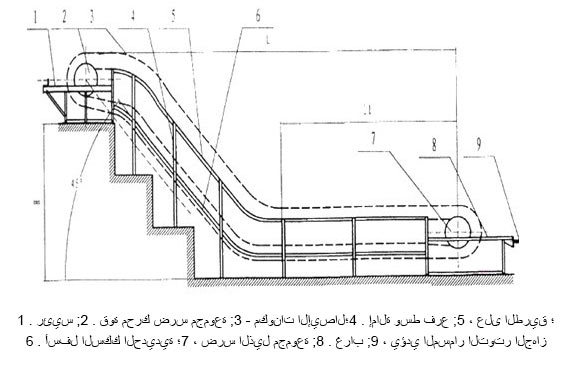

　ترتيب شكل

　تصنيف المنتجات

هيكل ناقل السلسلة متنوع. يمكن تصنيف ناقل السلسلة بشكل عام على النحو التالي:
1. وفقًا لنموذج تركيب الناقل ، يمكن تقسيمه إلى نوع ثابت ونوع متنقل ؛
2. وفقًا لترتيب الناقل ، يمكن تقسيمه إلى نوع أفقي ، نوع أفقي مائل ، نوع مائل ، نوع أفقي مائل ، نوع أفقي أفقي ، إلخ ؛
3. وفقًا للنوع الهيكلي لمكون الجر ، يمكن تقسيمها إلى نوع سلسلة الأسطوانة ذات الغلاف ، نوع السلسلة المخبوسة ، نوع السلسلة المصبوبة ، نوع السلسلة الحلقية ونوع السلسلة القابلة للفصل ؛
4. وفقًا لعدد سلاسل الجر ، يمكن تقسيمها إلى سلسلة واحدة وسلسلة مزدوجة.
5. وفقًا للنمط الهيكلي للوحة السفلية ، يمكن تقسيمها إلى نوع لوح مقياس (نوع موجة الحافة ، نوع الموجة غير المسدودة ، نوع العمق ، وما إلى ذلك) ونوع الصفيحة (نوع الترديع المسطح والنوع غير القابل للإسقاط ، وما إلى ذلك) ؛
6. وفقًا لخصائص تشغيل الناقل ، يمكن تقسيمها إلى مستمر ونبض ؛
7. وفقًا لطريقة القيادة ، يمكن تقسيمها إلى محرك كهربائي ميكانيكي ومحرك هيدروليكي.

　معلمات المنتج

نماذج		LBQ1-50	LBQ1-60	LBQ1-70	LBQ1-80	LBQ1-100
سلسلة دلو (لوحة) واسعة mm		500	600	700	800	1000
سرعة النقل (m/min)		7-14
قدرة النقل	دلو m³/h	15-25	20-35	30-40	40-50	50-70
	شبيه m³/h	15-20	20-30	30-35	40-45	45-55
نقل المسافة m		بشكل عام ≤ 40 كحد أقصى 70
نقل المواد إلى أقصى حجم الجسيمات	دلو mm	80	100	140	160	200
	لوحة mm	120	160	200	240	300
السماح بزاوية الميل	القتال	≤45º
	مجلس الإدارة	≤15º
