DJ كبير الميل الحزام الناقل
هيكل ناقل الحزام المائل الكبير من نوع DJ عبارة عن "تنورة" عمودية مطاطية على شكل موجة قابلة
الكلمات الرئيسية:
المدرجة في الفئة:
الكلمات الرئيسية:
DJ كبير الميل الحزام الناقل
التفاصيل

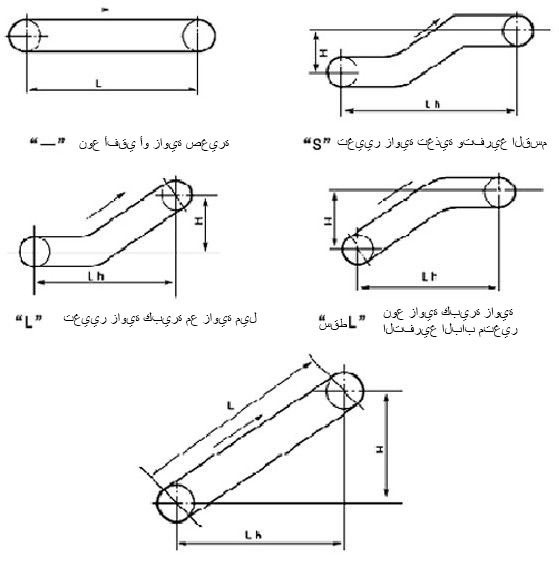

نظرة عامة على المنتجشكل تخطيط الماكينة:
من أجل الحصول على ظروف تلقي وتفريغ أفضل ، تتبنى هذه الآلة ترتيب على شكل "Z". أي أنه يوجد قسم أفقي أعلى وقسم أفقي أدنى وقسم مائل ، ويتم تلقي الجزء الأفقي السفلي وتفريغ الجزء الأفقي العلوي. يتم توصيل الجزء الأفقي العلوي والجزء المائل بإطار المقطع المنحني المحدب ، ويتم توصيل الجزء الأفقي السفلي والجزء المائل بإطار قوس مقعر لتحقيق انتقال سلس لحزام النقل.
1. الجزء الأفقي العلوي: من أجل تلبية متطلبات ارتفاعات التفريغ المختلفة ، يتم تقسيم إطار الرأس إلى إطار رأس منخفض (ارتفاع إطار الرأس H0 = 1000 مم) ، وإطار رأس صيني (ارتفاع إطار الرأس H0 = 1100 ~ 1500 مم) وإطار رأس عالي (ارتفاع إطار الرأس H0 = 1600 ~ 2000 مم) ؛ في المقابل ، تم تجهيز الجزء الأفقي العلوي بإطار قوس محدب منخفض أرجل إطار متوسط منخفض (مع ارتفاع إطار الرأس H0 = 1000 مم) ، حامل قوس محدب صيني والساق الوسطى للإطار الصيني (ارتفاع إطار الرأس H0 = 1100 ~ 1500 مم) ، إطار قوس محدب عالي المستوى ، أرجل إطار منتصف عالية (ارتفاع إطار الرأس H0 = 1600 ~ 2000mm).
2. الجزء المائل: بغض النظر عما إذا كان الجزء الأفقي العلوي يستخدم أرجل إطار وسطي منخفضة أو صينية أو عالية ، فإن الجزء المائل يستخدم أرجل دعم متوسطة منخفضة. عندما يكون ميل الناقل β-45 درجة ، يوصى باستخدام الأرجل الوسطى المنخفضة.
3. الجزء الأفقي السفلي: يستخدم الجزء الأفقي السفلي أرجل إطار وسيطة منخفضة.
الخصائص التقنية2. كمية كبيرة من النقل والتنوع القوي.
3-ميل الناقل: 0 °-90 °
4. سهل الصيانة ، الأسطوانة والمكونات الأخرى هي نفسها ناقل الحزام العادي.
5. مجموعة واسعة من التطبيقات: المعادن ، المناجم ، الأرصفة ، حماية البيئة ، الحبوب ، المواد الكيميائية ، مواد البناء ، إلخ.

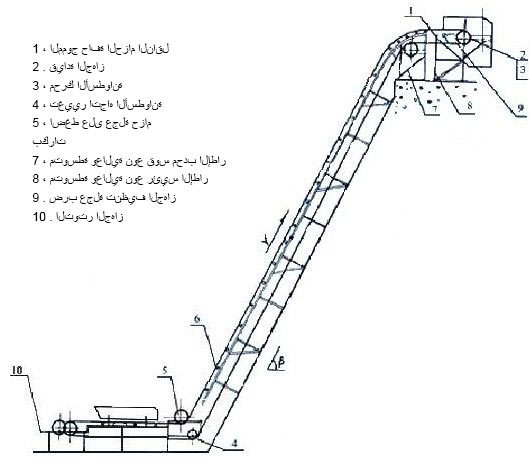

رسم هيكل

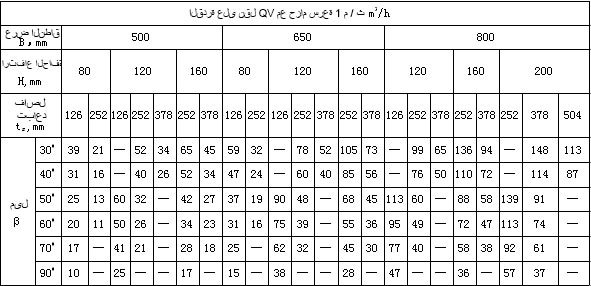

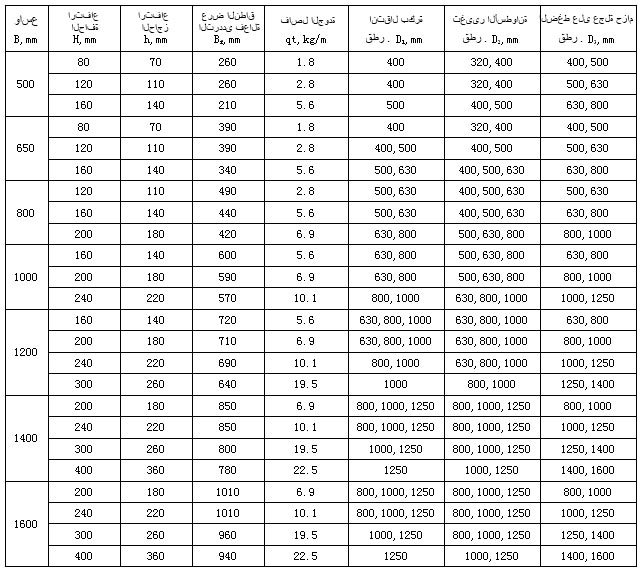

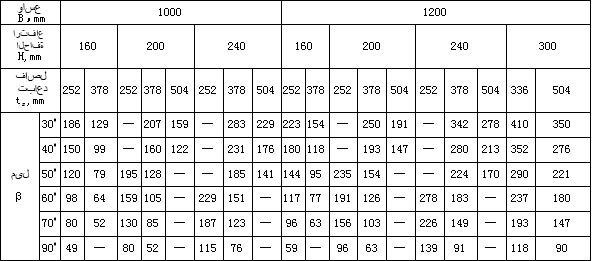

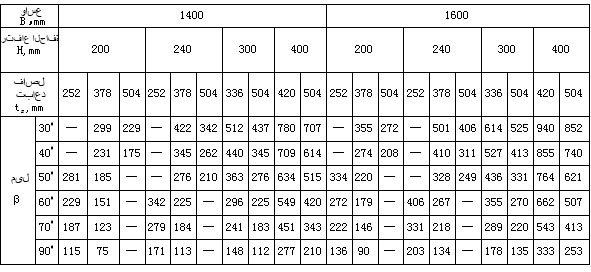

المعلمات التقنية
