NE سلسلة دلو رافعة
رافعة دلو سلسلة NE مناسبة لنقل المسحوق أو الحبيبي أو الكتلة الصغيرة أو المواد غير المقطعة
الكلمات الرئيسية:
吨袋式包装机
المدرجة في الفئة:
الكلمات الرئيسية:
NE سلسلة دلو رافعة
التفاصيل
نظرة عامة على المنتجرافعة دلو سلسلة NE مناسبة لنقل المسحوق أو الحبيبي أو الكتلة الصغيرة أو المواد غير المقطعة ، مثل المواد الخام والأسمنت والفحم والحجر الجيري والطين الجاف والكلنكر وما إلى ذلك ، ويتم التحكم في درجة حرارة المادة عند 250 درجة مئوية. تعتمد هذه السلسلة من المصاعد على تغذية التدفق والتفريغ التحفيزي ؛ يتم رفع تدفق المواد إلى النطاط إلى القمة بواسطة سلسلة الصفيحة ، ويتم تفريغ المواد بنفسها تحت تأثير جاذبية المادة. المعايير الفنية الرئيسية تتوافق مع معايير وزارة الآلات (JB3926-85). رافعة دلو سلسلة لوحة NE هي نوع جديد من منتجات التحسين التي تم تطويرها من خلال إدخال التكنولوجيا الأجنبية المتقدمة ؛ نظرًا لتوفير الطاقة والكفاءة العالية ، فإن رافعة دلو سلسلة لوحة NE تحل تدريجياً محل رافعة دلو من نوع HL. السلسلة عبارة عن سلسلة ألواح عالية القوة من سبائك الصلب عالية الجودة ، والتي يمكن الاعتماد عليها في التآكل. يستخدم جزء القيادة مخفض الأسنان الصلبة.
خصائص المنتج1. إحكام جيدة وتلوث بيئي أقل.
2. سهولة التشغيل والصيانة ، وهناك عدد قليل من الأجزاء المعرضة للخطر.
3. بسبب انخفاض توفير الطاقة والصيانة ، فإن تكلفة الاستخدام منخفضة للغاية.
4. التشغيل الموثوق ومبدأ التصميم المتقدم يضمن موثوقية تشغيل الماكينة بأكملها ، والضيق الجيد ، والتلوث البيئي الأقل.
5. صلابة هيكلية جيدة ودقة عالية. يتم لف العلبة من خلال الحواف المطوية والأوتار الوسطى ، ثم اللحام ، مع صلابة جيدة ومظهر جميل.
6. الحجم الميكانيكي صغير ، ومقارنة بالرافعات المختلفة الأخرى بنفس مقدار الرفع ، فإن الحجم الميكانيكي لهذا النوع من الرافعة صغير نسبيًا.
7. قدرة النقل كبيرة ، هذه السلسلة من الرافعات لديها NE15 ~ NE800 مواصفات متعددة. نطاق الزيادة هو 15 ~ 800 م 3/ساعة. خسارة أقل ، ضوضاء منخفضة وعمر طويل.
2. سهولة التشغيل والصيانة ، وهناك عدد قليل من الأجزاء المعرضة للخطر.
3. بسبب انخفاض توفير الطاقة والصيانة ، فإن تكلفة الاستخدام منخفضة للغاية.
4. التشغيل الموثوق ومبدأ التصميم المتقدم يضمن موثوقية تشغيل الماكينة بأكملها ، والضيق الجيد ، والتلوث البيئي الأقل.
5. صلابة هيكلية جيدة ودقة عالية. يتم لف العلبة من خلال الحواف المطوية والأوتار الوسطى ، ثم اللحام ، مع صلابة جيدة ومظهر جميل.
6. الحجم الميكانيكي صغير ، ومقارنة بالرافعات المختلفة الأخرى بنفس مقدار الرفع ، فإن الحجم الميكانيكي لهذا النوع من الرافعة صغير نسبيًا.
7. قدرة النقل كبيرة ، هذه السلسلة من الرافعات لديها NE15 ~ NE800 مواصفات متعددة. نطاق الزيادة هو 15 ~ 800 م 3/ساعة. خسارة أقل ، ضوضاء منخفضة وعمر طويل.
الهيكل الرئيسي والخصائصتتكون رافعة دلو سلسلة لوحة NE من مكونات التشغيل وأجهزة القيادة والأجهزة العلوية والهيكل الأوسط والأجهزة السفلية.
1. الجهاز العلوي: مثبت على مسار (صف مزدوج) لمنع تأرجح السلسلة ، وإيقاف عكس ، ومنع النطاط من الدوران ، ومنع المواد من ملء الغلاف السفلي ، وفتحة التفريغ مجهزة بلوحة مطاطية لمنع الإرجاع.
2. القسم الأوسط: تم تجهيز بعض الأقسام الوسطى بمسارات (أقسام مزدوجة الصف) لمنع السلسلة من التأرجح أثناء العمل ، وتم تجهيز بعض الأقسام الوسطى بأبواب صيانة للصيانة.
3. الجهاز السفلي: تركيب جهاز شد ، NE15 ~ يستخدم NE50 شد الزنبرك ، HNE100 ~ يستخدم HNE800 صندوق المطرقة الثقيلة.
4. يتم ZG310-570 العجلة المسننة العلوية والسفلية. ضبط شامل ، تبريد سطح الأسنان HB229-269
5. سلسلة اللوحة: تستخدم لوحة السلسلة 45 # HRC36 ~ 42.
أ. تتميز سلسلة الألواح المستخدمة بقوة قص عالية ، وقوة التعب ومقاومة التآكل ، ومعدل فشل تشغيل منخفض ، وعمر خدمة طويل ؛
ب ، باستخدام سرعة سلسلة أقل (0.5 م/ث) ؛
ج. باستخدام مقياس سعة كبيرة ومسافة دلو أصغر ، تكون قوة القيادة منخفضة وكمية النقل كبيرة ، وهي مناسبة بشكل خاص لزيادة الحجر الجيري وكلنكر الأسمنت (≥ NE50) بعد التكسير.
1. الجهاز العلوي: مثبت على مسار (صف مزدوج) لمنع تأرجح السلسلة ، وإيقاف عكس ، ومنع النطاط من الدوران ، ومنع المواد من ملء الغلاف السفلي ، وفتحة التفريغ مجهزة بلوحة مطاطية لمنع الإرجاع.
2. القسم الأوسط: تم تجهيز بعض الأقسام الوسطى بمسارات (أقسام مزدوجة الصف) لمنع السلسلة من التأرجح أثناء العمل ، وتم تجهيز بعض الأقسام الوسطى بأبواب صيانة للصيانة.
3. الجهاز السفلي: تركيب جهاز شد ، NE15 ~ يستخدم NE50 شد الزنبرك ، HNE100 ~ يستخدم HNE800 صندوق المطرقة الثقيلة.
4. يتم ZG310-570 العجلة المسننة العلوية والسفلية. ضبط شامل ، تبريد سطح الأسنان HB229-269
5. سلسلة اللوحة: تستخدم لوحة السلسلة 45 # HRC36 ~ 42.
أ. تتميز سلسلة الألواح المستخدمة بقوة قص عالية ، وقوة التعب ومقاومة التآكل ، ومعدل فشل تشغيل منخفض ، وعمر خدمة طويل ؛
ب ، باستخدام سرعة سلسلة أقل (0.5 م/ث) ؛
ج. باستخدام مقياس سعة كبيرة ومسافة دلو أصغر ، تكون قوة القيادة منخفضة وكمية النقل كبيرة ، وهي مناسبة بشكل خاص لزيادة الحجر الجيري وكلنكر الأسمنت (≥ NE50) بعد التكسير.
مبادئ العمل والخصائص ومتطلبات العمليةمبدأ العمل
إن رافعة دلو سلسلة لوحة NE عبارة عن تغذية تدفق ، وتتدفق المواد إلى النطاط ويتم رفعها إلى القمة بواسطة سلسلة الصفيحة ، وتفريغ المواد نفسها تحت تأثير جاذبية المادة. تحتوي هذه السلسلة على العديد من المواصفات (NE15 ~ هناك 11 نوعًا من NE800) مع قدر كبير من التحسين ؛ وقدرة إنتاجية عالية واستهلاك منخفض للطاقة. يستخدم الجهاز غلاف مغلق بالكامل بسرعة سلسلة منخفضة ، ولا توجد ظاهرة إعادة تغذية تقريبًا. لذلك ، فإن فقدان الطاقة التفاعلية أقل ، ضوضاء منخفضة ، وعمر طويل.
الخصائص
1. تم اعتماد تغذية التدفق الداخلي ، بحيث نادرًا ما يكون هناك ضغط وتصادم بين أجزاء الناقل والمواد ، والتشغيل مستقر والصيانة مريحة.
2. تعتمد سلسلة النقل على اتصال سطح سلسلة الألواح لتحل محل اتصال نقطة سلسلة حلقة الدوتي التقليدية ، وبالتالي زيادة عمر الخدمة ، ويمكن أن يصل عمر سلسلة النقل إلى أكثر من خمس سنوات.
3. بسبب التغذية المتدفقة ، تفريغ محفز بالجاذبية ، سرعة خط دلو منخفضة وعالية (15-30 م/دقيقة) ، فإن قوة ظاهرة عدم وجود مادة تعادل فقط حوالي 40 ٪ من آلة دلو سلسلة الحلقة العادية.
4. معدل التشغيل مرتفع ، ويمكن أن تصل العملية الخالية من الأعطال إلى أكثر من 30000 ساعة.
5. قدرة النقل كبيرة ، نطاق وقت النقل 15-800m3/ساعة.
متطلبات العملية
سلسلة أسطوانة من سبائك الصلب المقاوم للاهتراء:
1. اختر مواد عالية الجودة من إنتاج مصانع الصلب الخاصة وتكنولوجيا المعالجة الحرارية المتقدمة.
1) لوحة السلسلة الداخلية والخارجية: 40Cr ؛
2) ، دبوس: 20CrMnMo ؛
3) ، الكم: 20CrMo ؛
4) ، بكرة: 20CrMo ؛ ضبط HB293-365.
HRC55-62 التبريد بالنيتروجين الكربونية (0.5 مم) ؛
HRC55-60 التبريد بالنيتروجين الكربونية (0.5 مم) ؛
الكربون النيتروجين (0.5 مم) التبريد
2. معدات المعالجة الحرارية المقلوبة الأوتوماتيكية من نوع الأكياس الشبكية المستوردة من ألمانيا ، والتبريد الكربوني بشكل موحد وشامل.
1) يتم تثبيت عمود الشوك ولوحة السلسلة الخارجية ، ويتم تثبيت الغلاف ولوحة السلسلة الداخلية لتقليل تآكل الأجزاء الحاملة بشكل فعال.
2) ، يتم تنسيق المسامير والأكمام والأسطوانات والأكمام بخلوص مختلف وفقًا للمادة لمنع تآكل المادة واستطالة مسافة السلسلة.
3) إن ختم لوحة السلسلة الخارجية في هيكل لوح منحني ليس مناسبًا فقط لإصلاح الدلو ، ولكنه يقلل أيضًا من مساحة استخدام آلية النقل.
3. اعتماد طرق الفحص الشامل والاختبار التجريبي للتكسير والشد لضمان المتطلبات الفنية بشكل كامل.
رأس العجلة:
1. الهيكل: يتكون من محور العجلة ودائرة الأسنان المنفصلة.
2. المواد: ZG45 محور العجلة ؛ 20CrMo فولاذ مزور في التروس ؛ مرباط مستقيم عالي القوة.
3. البيانات الفنية: هناك نوعان من 12 سنًا بسرعة منخفضة و 24 سنًا بسرعة عالية.
4. طريقة المعالجة: معالجة شاملة متزامنة لقطع الأسلاك ؛ تقسيم بعد التثبيت.
5. طريقة المعالجة الحرارية: HB217-255 ضبط المحور ؛ صلابة التبريد على سطح التروس
عجلة الذيل:
1. المواد: ZG35Mn.
2. البيانات الفنية: سيارة خفيفة بدون أسنان.
3. المعالجة الحرارية: HRC55-60 التبريد متوسطة التردد.
4. يمكن للأسنان الضوئية ذات العجلات الخلفية أن تمنع بشكل فعال القفز والتآكل الناجم عن عدم التزامن بين الرأس والذيل.
إن رافعة دلو سلسلة لوحة NE عبارة عن تغذية تدفق ، وتتدفق المواد إلى النطاط ويتم رفعها إلى القمة بواسطة سلسلة الصفيحة ، وتفريغ المواد نفسها تحت تأثير جاذبية المادة. تحتوي هذه السلسلة على العديد من المواصفات (NE15 ~ هناك 11 نوعًا من NE800) مع قدر كبير من التحسين ؛ وقدرة إنتاجية عالية واستهلاك منخفض للطاقة. يستخدم الجهاز غلاف مغلق بالكامل بسرعة سلسلة منخفضة ، ولا توجد ظاهرة إعادة تغذية تقريبًا. لذلك ، فإن فقدان الطاقة التفاعلية أقل ، ضوضاء منخفضة ، وعمر طويل.
الخصائص
1. تم اعتماد تغذية التدفق الداخلي ، بحيث نادرًا ما يكون هناك ضغط وتصادم بين أجزاء الناقل والمواد ، والتشغيل مستقر والصيانة مريحة.
2. تعتمد سلسلة النقل على اتصال سطح سلسلة الألواح لتحل محل اتصال نقطة سلسلة حلقة الدوتي التقليدية ، وبالتالي زيادة عمر الخدمة ، ويمكن أن يصل عمر سلسلة النقل إلى أكثر من خمس سنوات.
3. بسبب التغذية المتدفقة ، تفريغ محفز بالجاذبية ، سرعة خط دلو منخفضة وعالية (15-30 م/دقيقة) ، فإن قوة ظاهرة عدم وجود مادة تعادل فقط حوالي 40 ٪ من آلة دلو سلسلة الحلقة العادية.
4. معدل التشغيل مرتفع ، ويمكن أن تصل العملية الخالية من الأعطال إلى أكثر من 30000 ساعة.
5. قدرة النقل كبيرة ، نطاق وقت النقل 15-800m3/ساعة.
متطلبات العملية
سلسلة أسطوانة من سبائك الصلب المقاوم للاهتراء:
1. اختر مواد عالية الجودة من إنتاج مصانع الصلب الخاصة وتكنولوجيا المعالجة الحرارية المتقدمة.
1) لوحة السلسلة الداخلية والخارجية: 40Cr ؛
2) ، دبوس: 20CrMnMo ؛
3) ، الكم: 20CrMo ؛
4) ، بكرة: 20CrMo ؛ ضبط HB293-365.
HRC55-62 التبريد بالنيتروجين الكربونية (0.5 مم) ؛
HRC55-60 التبريد بالنيتروجين الكربونية (0.5 مم) ؛
الكربون النيتروجين (0.5 مم) التبريد
2. معدات المعالجة الحرارية المقلوبة الأوتوماتيكية من نوع الأكياس الشبكية المستوردة من ألمانيا ، والتبريد الكربوني بشكل موحد وشامل.
1) يتم تثبيت عمود الشوك ولوحة السلسلة الخارجية ، ويتم تثبيت الغلاف ولوحة السلسلة الداخلية لتقليل تآكل الأجزاء الحاملة بشكل فعال.
2) ، يتم تنسيق المسامير والأكمام والأسطوانات والأكمام بخلوص مختلف وفقًا للمادة لمنع تآكل المادة واستطالة مسافة السلسلة.
3) إن ختم لوحة السلسلة الخارجية في هيكل لوح منحني ليس مناسبًا فقط لإصلاح الدلو ، ولكنه يقلل أيضًا من مساحة استخدام آلية النقل.
3. اعتماد طرق الفحص الشامل والاختبار التجريبي للتكسير والشد لضمان المتطلبات الفنية بشكل كامل.
رأس العجلة:
1. الهيكل: يتكون من محور العجلة ودائرة الأسنان المنفصلة.
2. المواد: ZG45 محور العجلة ؛ 20CrMo فولاذ مزور في التروس ؛ مرباط مستقيم عالي القوة.
3. البيانات الفنية: هناك نوعان من 12 سنًا بسرعة منخفضة و 24 سنًا بسرعة عالية.
4. طريقة المعالجة: معالجة شاملة متزامنة لقطع الأسلاك ؛ تقسيم بعد التثبيت.
5. طريقة المعالجة الحرارية: HB217-255 ضبط المحور ؛ صلابة التبريد على سطح التروس
عجلة الذيل:
1. المواد: ZG35Mn.
2. البيانات الفنية: سيارة خفيفة بدون أسنان.
3. المعالجة الحرارية: HRC55-60 التبريد متوسطة التردد.
4. يمكن للأسنان الضوئية ذات العجلات الخلفية أن تمنع بشكل فعال القفز والتآكل الناجم عن عدم التزامن بين الرأس والذيل.
جدول المعلمات الفنية|
نموذج |
زيادة الكمية (m³/h) |
الحد الأقصى لكتلة المواد |
||||
|
النسبة المئوية |
||||||
|
10 |
25 |
50 |
75 |
100 |
||
|
NE15 |
15 |
65 |
50 |
40 |
30 |
25 |
|
NE30 |
32 |
60 |
75 |
58 |
47 |
40 |
|
NE50 |
60 |
90 |
75 |
58 |
47 |
40 |
|
NE100 |
110 |
130 |
105 |
80 |
65 |
55 |
|
NE150 |
170 |
130 |
105 |
80 |
65 |
55 |
|
NE200 |
210 |
170 |
135 |
100 |
85 |
70 |
|
NE300 |
320 |
170 |
135 |
100 |
85 |
70 |
|
NE400 |
380 |
205 |
165 |
125 |
105 |
90 |
|
NE500 |
470 |
240 |
190 |
145 |
120 |
100 |
|
NE600 |
600 |
240 |
190 |
145 |
120 |
100 |
|
NE800 |
800 |
275 |
220 |
165 |
135 |
110 |

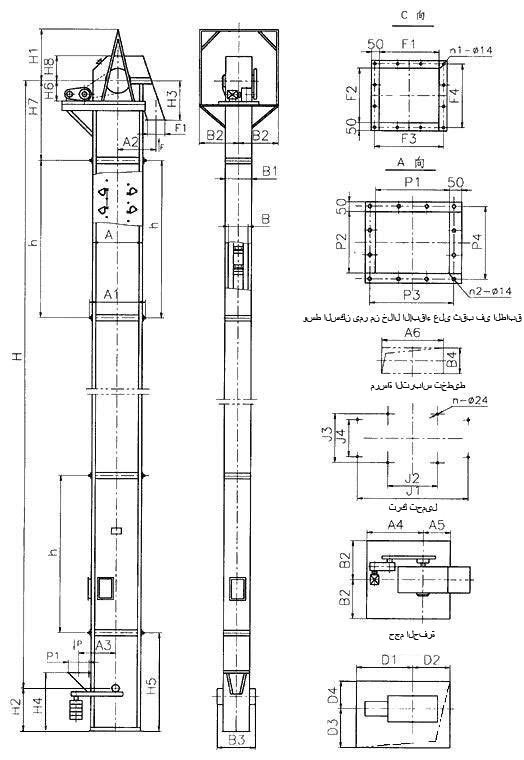

تركيب حجم الرسم البياني
